您的位置：首頁 > 泰富西瑪電機 > 直流電機

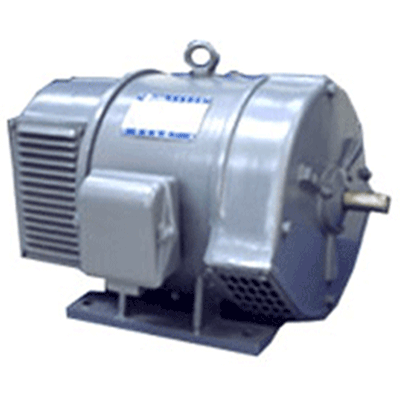

Z2系列小型直流電機

產品簡介：西安泰富西瑪Z2系列電機為一般工業用小型直流電機，其電動機適用于恒功率調速范圍不大于2:1，過載能力不大于1.5倍額定轉矩的電力拖動。可使用于金屬切削機床、造紙、染織、印刷、水泥等工業。發電機可作……

在線咨詢：

18681802157 高經理

購買咨詢
技術服務

產品說明
技術參數
常見問題

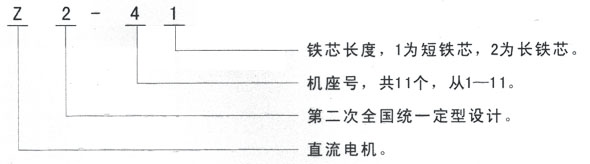

西安泰富西瑪Z2系列直流電機型號說明

Z表示“直”流，2表示第二次全國定型設計，橫線后數字表示機座號與鐵心長短，西瑪電機以Z2-41為例4代表4號機座，1代表短鐵心，而Z2-112中11代表11號機座，2代表長鐵心。

西安泰富西瑪Z2系列直流電機概述
1、Z2系列小型直流電機為中華人民共和國機械工業部JB1104-68部頒標準系列小型直流電機。
2、西安西瑪電機Z2系列小型直流電機共分11個機座號，每個機座號有二種鐵心長度。制造有直流電機、直流發電機、直流調壓發電機三種，適用于一般正常的工作環境。Z2系列小型直流電機作一般傳動用，發電機作為一般直流電源用，調壓發電機作蓄電池組用。
3、勵磁方式：電機為帶有少量穩定繞組的并激或他激勵磁。
發電機為復激或他激勵磁（額定電壓為230伏的發電機）；調壓發電機為并激勵磁（不帶串激繞組）。
電機的他激勵磁電壓制成有110伏或220伏兩種。
電機額定電壓110伏的僅有他勵電壓110伏一種。
4、電機可用三角皮帶、正齒輪或彈性聯軸器進行傳動，不使用電機軸承受軸向推力。
5、西安泰富西瑪Z2系列電機根據使用要求可制成濕熱帶地區使用的具有防潮、防霉、防煙霧性能的濕熱帶型（TH）直流電機，應另行協議。
Z2系列2-11#還可制成ZYS-A型測速機的派生機構。
6、Z2系列電機基本系列為自通風電機，當降低外施電樞電壓向下調速時，轉矩隨轉速下降而相應的降低。
7、Z2系列6-11號電機還可以制成外鼓風結構型式，鼓風機安裝在軸伸端端蓋的上方。
8、Z2系列6-11號電機外鼓風機型號見表1。
9、西安泰富西瑪Z2系列電機為一般工業用小型直流電機，其電動機適用于恒功率調速范圍不大于2:1，過載能力不大于1.5倍額定轉矩的電力拖動。可使用于金屬切削機床、造紙、染織、印刷、水泥等工業。發電機可作動力電源，照明或其他恒壓供電。

西安西瑪電機質量保證
西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。

泰富西瑪Z2系列直流電機訂貨須知
1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據。
2、對于5.5kW及以上的2極電動機和37kW及以上的4極電動機不能用皮帶傳動。
3、如無特殊要求，西瑪電機默認參數為：安裝方式臥式B3、絕緣等級B級、防護等級IP44。
4、如有特殊要求，請在合同中注明，并事先與我廠聯系。

轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://www.jwxd.com.cn/dianji/dianji_zhiliu372.html

西安泰富西瑪電機(西安西瑪電機集團)慎重承諾：西安西瑪電機所出售的電機均為正宗泰富西瑪牌電機，開17%增值稅發票，發票均以快遞形式寄出，不隨產品運送,以免丟失。用戶可憑電機購買合同及西瑪電機產品發票，可享受一年期三包售后服務。
西安西瑪電機為您提供具有競爭力的電機價格和良好的售后服務政策，請您放心購買！

聲明：我廠出售的所有電機產品均開17%增值稅發票。如有西瑪電機的經銷商以不開發票打折優惠、免運費、贈送電機配件、發票用完等理由拒絕向買方提供發票的，請廣大新老用戶謹慎購買。

型號	功率	額定電壓	額定電流	弱磁最大轉速	效率	飛輪力矩	重量
型號	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機額定轉速 3000r/min——西安西瑪電機·西安西瑪集團
Z2-11	0.8	110	9.83	3000	74	0.012	30
Z2-11	0.8	220	4.85	3000	75	0.012	30
Z2-12	1.1	110	12.9	3000	77.5	0.015	35
Z2-12	1.1	220	6.41	3000	78	0.015	35
Z2-21	1.5	110	17.5	3000	78	0.045	50
Z2-21	1.5	220	8.64	3000	79	0.045	50
Z2-22	2.2	110	24.7	3000	81	0.055	55
Z2-22	2.2	220	12.35	3000	81	0.055	55
Z2-31	3	110	33.2	3000	82	0.085	67
Z2-31	3	220	16.52	3000	82.5	0.085	67
Z2-32	4	110	43.8	3000	83	0.105	79
Z2-32	4	220	21.65	3000	84	0.105	79
Z2-41	5.5	110	60.6	3000	82.5	0.15	85
Z2-41	5.5	220	30.3	3000	82.5	0.15	85
Z2-42	7.5	110	81.6	3000	83	0.18	100
Z2-42	7.5	220	40.8	3000	83.5	0.18	100
Z2-51	10	220	53.8	3000	84.5	0.035	144
Z2-52	13	220	68.7	3000	86	0.4	156
Z2-61	17	220	88.9	3000	87	0.56	180
Z2-62	22	220	114.2	3000	87.5	0.65	200
Z2-71	30	220	158.5	3000	86	1.0	265
Z2-72	40	220	210	3000	86.5	1.2	300

型號	功率	額定電壓	額定電流	弱磁最大轉速	效率	飛輪力矩	重量
型號	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機額定轉速 1500r/min——西安西瑪電機·西安西瑪集團
Z2-11	0.4	110	5.35	3000	68	0.012	30
Z2-11	0.4	220	2.68	3000	68	0.012	30
Z2-12	0.6	110	7.68	3000	71	0.015	35
Z2-12	0.6	220	3.82	3000	71.5	0.015	35
Z2-21	0.8	110	9.84	3000	74	0.045	50
Z2-21	0.8	220	4.92	3000	74	0.045	50
Z2-22	1.1	110	13	3000	77	0.055	55
Z2-22	1.1	220	6.5	3000	77	0.055	55
Z2-31	1.5	110	17.6	3000	77.5	0.085	67
Z2-31	1.5	220	8.7	3000	78.5	0.085	67
Z2-32	2.2	110	25	3000	80	0.105	79
Z2-32	2.2	220	12.35	3000	81	0.105	79
Z2-41	3	110	34	3000	80	0.15	85
Z2-41	3	220	17	3000	80	0.15	85
Z2-42	4	110	44.6	3000	81.5	0.18	100
Z2-42	4	220	22.3	3000	81.5	0.18	100
Z2-51	5.5	110	60.5	2400	82.5	0.35	144
Z2-51	5.5	220	30.3	2400	82.5	0.35	144
Z2-52	7.5	110	82.2	2400	83	0.4	156
Z2-52	7.5	220	40.8	2400	83.5	0.4	156
Z2-61	10	110	107.6	2400	84.5	0.56	180
Z2-61	10	220	53.8	2400	84.5	0.56	180
Z2-62	13	110	139	2400	85	0.65	200
Z2-62	13	220	69.5	2400	85	0.65	200
Z2-71	17	110	180.6	2250	85.5	1.0	265
Z2-71	17	220	90	2250	86	1.0	265
Z2-72	22	110	232.6	2250	86	1.2	300
Z2-72	22	220	115.4	2250	86.5	1.2	300
Z2-81	30	110	315.5	2250	86.5	2.8	405
Z2-81	30	220	156.9	2250	87	2.8	405
Z2-82	40	220	208	2250	87.5	3.2	430
Z2-91	55	220	284	2000	88	5.9	650
Z2-92	75	220	385	2000	88.5	7.0	685
Z2-101	100	220	511	1800	89	10.3	950
Z2-102	125	220	635	1800	89.5	12	1085
Z2-111	160	220	808	1500	90	20.4	1265
Z2-112	200	220	1010	1500	90	23	1510

型號	功率	額定電壓	額定電流	弱磁最大轉速	效率	飛輪力矩	重量
型號	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機額定轉速 1000r/min——西安西瑪電機·西安西瑪集團
Z2-21	0.4	110	5.51	2000	66	0.045	50
Z2-21	0.4	220	2.755	2000	66	0.045	50
Z2-22	0.6	110	7.68	2000	71	0.055	55
Z2-22	0.6	220	3.79	2000	72	0.055	55
Z2-31	0.8	110	10	2000	72.5	0.085	67
Z2-31	0.8	220	4.95	2000	73.5	0.085	67
Z2-32	1.1	110	13.33	2000	75	0.105	79
Z2-32	1.1	220	6.58	2000	76	0.105	79
Z2-41	1.5	110	17.8	2000	76.5	0.15	85
Z2-41	1.5	220	8.9	2000	76.5	0.15	85
Z2-42	2.2	110	25.32	2000	79	0.18	100
Z2-42	2.2	220	12.66	2000	79	0.18	100
Z2-51	3	110	34.3	2000	79.5	0.35	144
Z2-51	3	220	17.2	2000	79.5	0.35	144
Z2-52	4	110	45.2	2000	80	0.4	156
Z2-52	4	220	22.3	2000	5	0.4	156
Z2-61	5.5	110	60.6	2000	81.5	0.56	180
Z2-61	5.5	220	30.3	2000	82.5	0.56	180
Z2-62	7.5	110	82.6	2000	82.5	0.65	200
Z2-62	7.5	220	41.3	2000	82.5	0.65	200
Z2-71	10	110	110.2	2000	82.5	1.0	265
Z2-71	10	220	54.8	2000	83	1.0	265
Z2-72	13	110	142.3	2000	83	1.2	300
Z2-72	13	220	70.7	2000	83.5	1.2	300
Z2-81	17	110	185	2000	83.5	2.8	405
Z2-81	17	220	92	2000	84	2.8	405
Z2-82	22	110	238	2000	84	3.2	430
Z2-82	22	220	118.2	2000	84.5	3.2	430
Z2-91	30	110	319	2000	85.5	5.9	650
Z2-91	30	220	158.5	2000	86	5.9	650
Z2-92	40	110	423	2000	86	7.0	685
Z2-92	40	220	210	2000	86.5	7.0	685
Z2-101	55	220	286.5	1500	87.5	10.3	945
Z2-102	75	220	385	1500	88.5	12	1085
Z2-111	100	220	511	1500	89	20.4	1265
Z2-112	125	220	635	1500	89.5	23	1510

型號	功率	額定電壓	額定電流	弱磁最大轉速	效率	飛輪力矩	重量
型號	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機額定轉速 750r/min——西安西瑪電機·西安西瑪集團
Z2-31	0.6	110	7.91	1500	69	0.085	67
Z2-31	0.6	220	3.9	1500	70	0.085	67
Z2-32	0.8	110	10	1500	72.5	0.105	79
Z2-32	0.8	220	4.95	1500	73.5	0.105	79
Z2-41	1.1	110	13.8	1500	72.5	0.15	85
Z2-41	1.1	220	6.9	1500	72.5	0.15	85
Z2-42	1.5	110	18.2	1500	74.5	0.18	100
Z2-42	1.5	220	9.16	1500	74.5	0.18	100
Z2-51	2.2	110	26.2	1500	76.5	0.35	144
Z2-51	2.2	220	13	1500	77	0.35	144
Z2-52	3	110	35	1500	78	0.4	156
Z2-52	3	220	17.4	1500	78.5	0.4	156
Z2-61	4	110	46.4	1500	78.5	0.56	180
Z2-61	4	220	23	1500	79	0.56	180
Z2-62	5.5	110	62.2	1500	80.5	0.65	200
Z2-62	5.5	220	31.1	1500	80.5	0.65	200
Z2-71	7.5	110	85.2	1500	80	1.0	265
Z2-71	7.5	220	42.1	1500	81	1.0	265
Z2-72	10	110	112.1	1500	81	1.2	300
Z2-72	10	220	55.8	1500	81.5	1.2	300
Z2-81	13	110	145	1500	81.5	2.8	405
Z2-81	13	220	72.1	1500	82	2.8	405
Z2-82	17	110	187.2	1500	82.5	3.2	430
Z2-82	17	220	93.2	1500	83	3.2	430
Z2-91	22	110	239.5	1500	83.5	5.9	650
Z2-91	22	220	119	1500	84	5.9	650
Z2-92	30	110	323	1500	84.5	7.0	685
Z2-92	30	220	160.5	1500	85	7.0	685
Z2-101	40	110	425	1500	85.5	10.3	945
Z2-101	40	220	212	1500	86	10.3	945
Z2-102	55	220	289	1500	86.5	12	1085
Z2-111	75	220	387	1500	88	20.4	1265

型號	功率	額定電壓	額定電流	弱磁最大轉速	效率	飛輪力矩	重量
型號	KW	V	A	rpm	Eff%	KG-m2	kg
Z2系列小型直流電機額定轉速 600r/min——西安西瑪電機·西安西瑪集團
Z2-91	17	110	193	1200	80	5.9	650
Z2-91	17	220	95.5	1200	81	5.9	650
Z2-92	22	110	242.5	1200	82.5	7.0	685
Z2-92	22	220	119.7	1200	83.5	7.0	685
Z2-101	30	110	324.4	1200	84	10.3	945
Z2-101	30	220	161.5	1200	84.5	10.3	945
Z2-102	40	110	431	1200	84.5	12	1080
Z2-102	40	220	214	1200	85	12	1080
Z2-111	55	220	289	1200	86.5	20.4	1265
