如何正確選擇三相異步電動機保護用熱繼電器？

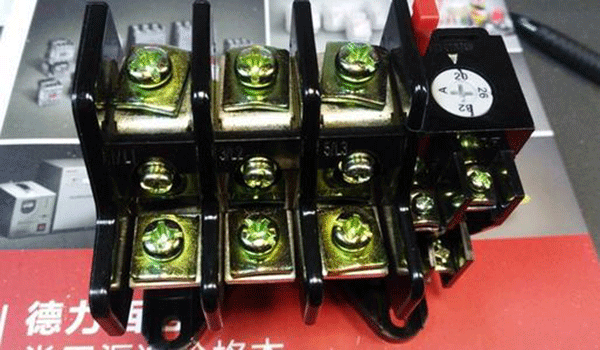

      熱繼電器有多種類型，根據復位方式的不同，有自動復位型和手動復位型。根據極數的不同，熱繼電器可分為單極、兩極和三極，以及三極式缺相保護和無缺相保護。接下來，西安西瑪電機技術部告訴大家怎么去選擇三相異步電動機熱繼電器？
1、選型

      三極熱繼電器可作為三相異步電動機的過載和斷相保護。如果電機定子繞組是“星形連接”，則可以使用一般的三極熱繼電器。由于采用“星形連接”電機，相電流等于電源電流。無論電機是否在過載或斷相情況下運行，主電路中串聯的熱元件會導致熱繼電器觸點因過高的電流而動作，以保護電機；當電機定子繞組“三角形連接”時，通常需要使用熱繼電器帶斷相保護。由于采用“三角形連接”電機，如果其連接電纜發生斷相（通常保險絲熔斷）且缺相，則線電流相當于電機相電流的1.5倍，不再是根數3。由于相乘關系，電源電流不能準確反映相電流，即連接在主電路中的加熱元件不能準確反映電機繞組是否實際過載。如果此時選擇沒有相位保護的熱繼電器，則不會很好。土壤起保護作用。

      鑒于農村地區普遍存在供電三相電壓不平衡現象，“星接”三相異步電動機采用普通三極熱繼電器，“三角接線”電動機采用帶斷相保護的熱繼電器。

2、熱繼電器和熱元件額定電流的選擇

      熱繼電器的額定電流應等于或略大于電動機的額定電流。熱元件的額定電流一般應選擇略高于電動機額定電流的1.1至1.25倍。

3、其他熱繼電器數據的選擇

      額定電壓、額定頻率、額定操作系統、工作溫度范圍、安裝類別和保護等級等相關數據也來自熱繼電器的產品目錄。三相異步電動機制造商建議您在進行選擇時考慮這與熱繼電器的實際使用相對應。

4、熱繼電器的質量檢驗

      在確定熱繼電器的型號和電流等級后，不僅要目測其質量，還要快速檢查內部元件是否配合正確、動作是否靈活、電流整定按鈕是否工作、連接器是否焊接等。滿足所有要求后，必須進行評審。具體的驗證方法必須根據有關資料或產品說明書進行。

5、不要買被淘汰的類型的熱繼電器

      國家已下令淘汰JRO、JR9、JR14、JR15、JR16-A、B、C、D等，處置日期為1997年12月31日，不應在選擇中考慮。將由JR20、T系列、3UA系列等替代，這些熱繼電器的結構可分為有缺相保護和無缺相保護兩種類型，均為三極型。只要選擇合適，就可以防止三相異步電動機過載和缺相。

      西安西瑪電機出廠的YR三相異步電動機能在較小的起動電流下，提供較大的起動轉矩，并且能在一定范圍內調節速度，歡迎大家選購。
